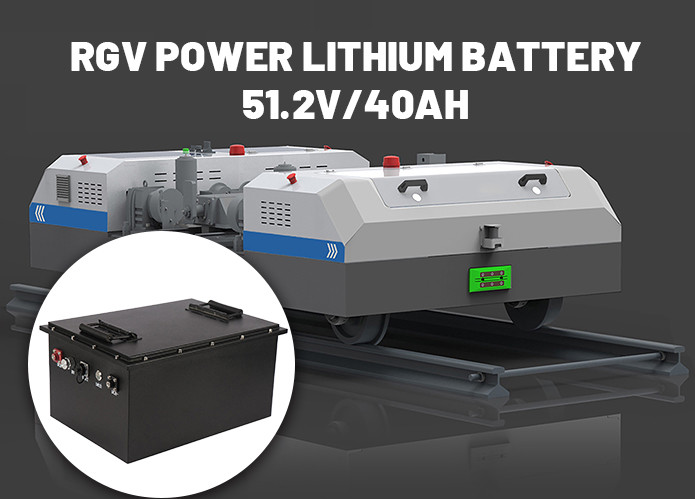

51مخطط تصميم بطارية طاقة.2V 40AH RGV

وفقًا لاحتياجات العميل ومواصفاته (متطلبات طاقة عربة السكة الحديد)والمسافة اليومية الفعلية من 30-40 كيلومتر واستخدام درجة حرارة منخفضة -20 درجة من التفريغ البيئي، المواصفات من 51.2V / 40AH. من حيث خلايا البطارية ، يتم استخدام بطارية الليثيوم الثلاثية طويلة العمر من العلامات التجارية المحلية الأولى ،ويتم تحقيق المعايير ذات الصلة من العملاء مع 14 سلسلة 8 وتركيبةمن حيث حماية بطارية الليثيوم حماية الدائرة 14 series hardware protection circuit +14 series charge balance circuit + temperature protection circuit is used to achieve the maximum overcurrent of the finished lithium battery of 150A and continuous discharge current of 60Aحماية الليثيوم: حماية الدائرة القصيرة، حماية الإفراط في الشحن، حماية الإفراط في التفريغ، حماية الإفراط في التيار، حماية درجة الحرارة، التوازن وهلم جرا.

مخطط تصميم بطارية طاقة RGV:

1) لوحة الحماية (PCM): أساسا لتصميم بطارية الليثيوم القابلة لإعادة الشحن من خط الحماية ، بسبب الخصائص الكيميائية للبطارية الليثيوم نفسها ،تحتاج إلى توفير رسوم إضافية، الإفراط في التفريغ، وقطع قصير، والتيار الزائد، ودرجة الحرارة ووظائف الحماية الأخرى لتجنب التسبب في الاحتراق والانفجار وغيرها من المخاطر.
2) IC الحماية (IC الحماية): رقاقة وظيفة الحماية الرئيسية من مخطط التصميم، والتي تراقب وظائف الزيادة في الشحن، الزيادة في التفريغ، الزيادة في التيار، وقطع قصير وهلم جرا.اجعل الخلية تعمل في خزينة، نطاق ثابت وفعال.
3) مفتاح درجة الحرارة: مصمم أساساً لوظيفة حماية درجة الحرارة. عندما تصل درجة حرارة البطارية نفسها إلى 75 درجة بسبب مشاكل غير طبيعية أخرى،يعمل مفتاح الحرارة لتحقيق حماية من ارتفاع درجة الحرارةويتعافى تلقائياً عندما تنخفض درجة الحرارة
5) بطارية ليثيوم أيون 26650 / 26650/5000mah /3.6V (بطارية السيارات).
6) أنبوب تأثير المجال (MOSFET): أنبوب MOSFET ، الذي يلعب دوراً في الدوائر الحماية ،ويجعل دائما الجهد في كلا الطرفين من الحمل لا يرتفع أو ينخفض لضمان استقرار الجهد.

معايير المنتج:

الجهد الاسمي: 51.2 فولت
السعة الاسمية: 40AH
حجم البطارية: 371 * 269 * 146mm
المقاومة الداخلية للبطارية: ≤50mΩ
وزن البطارية: 16 كجم
تيار الشحن: أقل من أو يساوي 15A
التيار المستمر للتفريغ: أقل من أو يساوي 60A
تيار الحماية: معيار 150A
تشغيل الجهد: 58.8 فولت
فولتاج قطع التفريغ: 39.2 فولت
عمر الخدمة: 500 مرة
درجة حرارة الشحن: 0 ~ 45 °C
درجة حرارة التفريغ: -20 ~ 60 °C
درجة حرارة التخزين: -20 ~ 35 °C
حماية درجة حرارة البطارية: 70°C±5°C

الميزات الرئيسية:

1، بطارية آمنة، أداء جيد في درجات الحرارة المنخفضة، عمر دورة طويلة.
2، عمر دورة بطارية حزمة عالية، بما يتماشى مع انخفاض الكربون، توفير الطاقة، وحماية البيئة مفهوم القيمة.
3، نظام BMS المدمج في البطارية، مع وظائف حماية متعددة، نظام الحماية (PCM/BMS) جميعها تعتمد أحدث الرقائق و MOS في اليابان والولايات المتحدة. مع التوازن.
4، مادة البطارية Li-Ni-Co-Mn-O (المادة الثانوية) ، LiFePO4 (حديد الليثيوم) متوفرة.
5، يمكن أن تختار بطارية العلامة التجارية المحلية كوحدة تركيبة لضمان اتساق واستقرار وسلامة حزمة البطارية.
6، يمكن أن يكون مزيج متعدد الأوتار وتصميم البطارية الوحدة.
7البطارية لديها حماية درجة حرارة مدمجة.
8تصنيف مقاومة للماء: IP65
