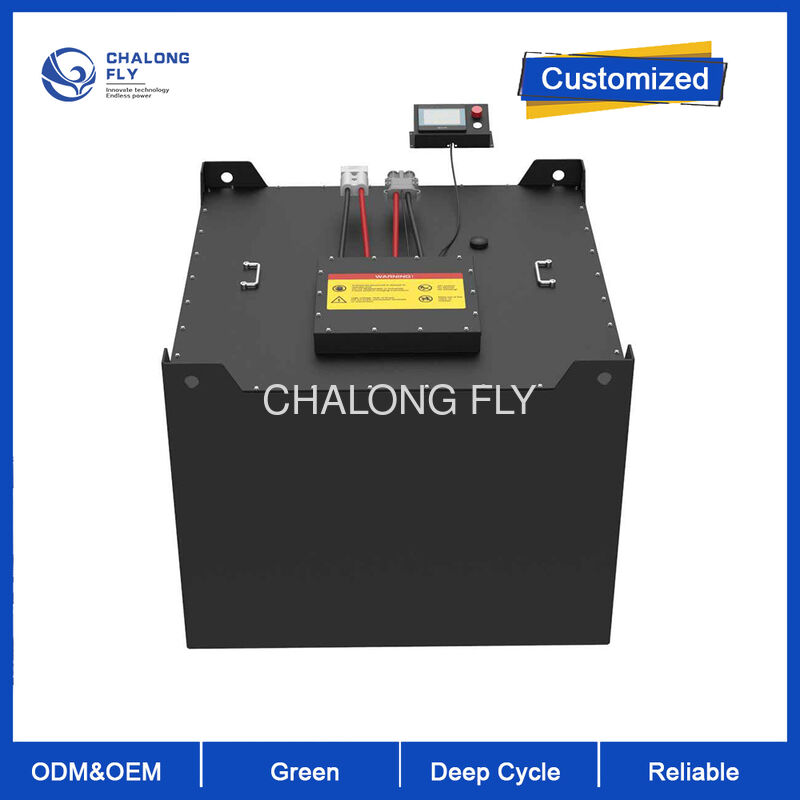

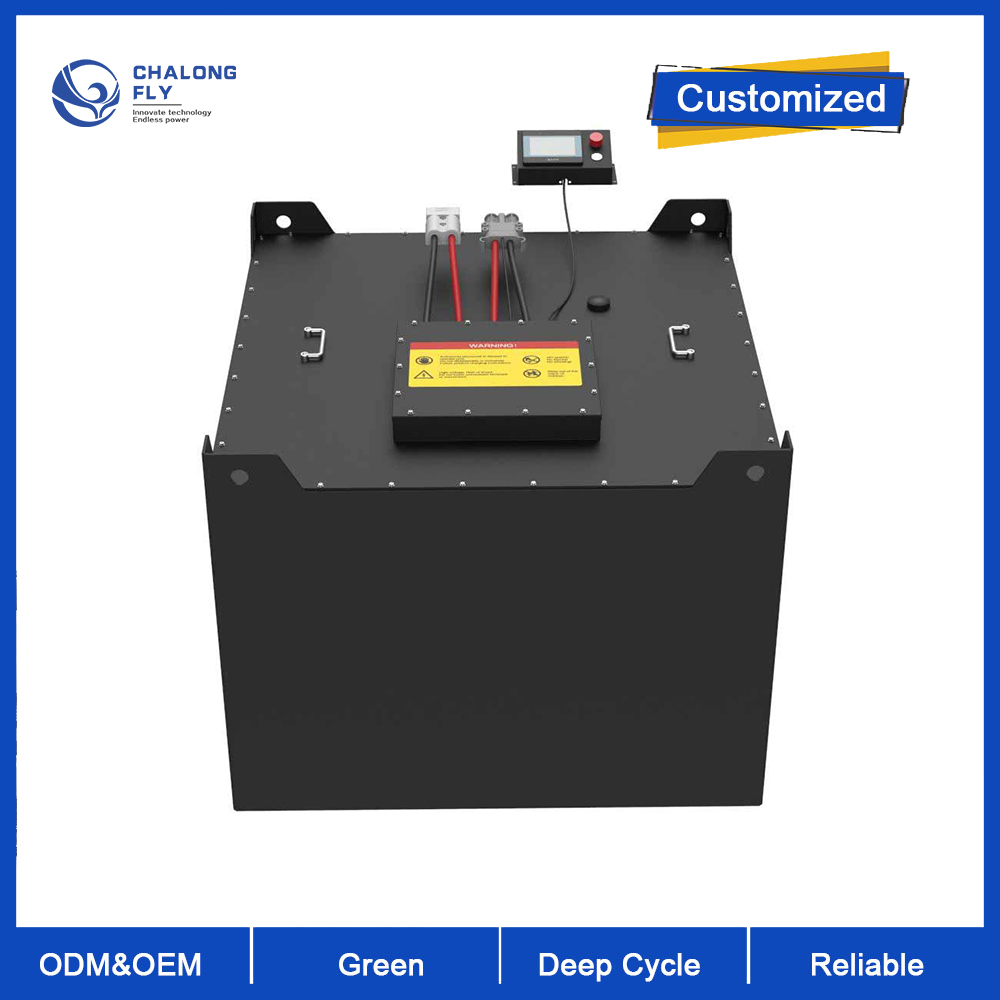

نظام طاقة عالي السعة للرافعات الشوكية الثقيلة من الفئة الأولى. مُصمم للعمليات المستمرة متعددة النوبات مع فرصة الشحن. إجمالي سعة الطاقة 69.6 كيلووات ساعة. ضمان لمدة 5 سنوات.
| المعلمة |
مواصفة |
| الجهد الاسمي |
80 فولت |
| القدرة الاسمية |
870 آه |
| سعة الطاقة |
69.6 كيلوواط ساعة |
| كيمياء البطارية |
LiFePO4 (LFP) |
| دورة الحياة (@80% وزارة الدفاع) |
≥4000 دورة |
| تيار الشحن القياسي |
174 أمبير (0.2 درجة مئوية) |
| تيار الشحن السريع |
435A (0.5C) |
| وقت الشحن (قياسي) |
5.0 ساعة |
| وقت الشحن (سريع) |
2.0 ساعة |
| تيار التفريغ المستمر |
870A (1.0C) |
| ذروة التفريغ الحالي (60 ثانية) |
1,305 أمبير (1.5 درجة مئوية) |
| درجة حرارة التشغيل (الشحن) |
0 درجة مئوية إلى +55 درجة مئوية |
| درجة حرارة التشغيل (التفريغ) |
-20 درجة مئوية إلى +60 درجة مئوية |
| تصنيف IP |
IP67 |
| بروتوكول الاتصالات |
CAN Bus 2.0B، RS485، Modbus TCP (اختياري) |
| وزن |
تقريبا. 820 كجم |
| الأبعاد (الطول*العرض*الارتفاع) |
1,250*850*780 ملم (قابل للتخصيص) |
| نوع التثبيت |
متوافق مع الاستخراج الجانبي/الطرح |
| ضمان |
5 سنوات / 4000 دورة |
| الشهادات |
أول 1973، سي، UN38.3، إيك 62133، إيك 62619 |
وصف المنتج
ما هي بطارية الرافعة الشوكية الليثيوم 80V 870Ah؟
تعد بطارية فوسفات الحديد الليثيوم 80 فولت 870 أمبير في الساعة عبارة عن نظام طاقة صناعي عالي السعة يوفر 69.6 كيلووات في الساعة من الطاقة القابلة للاستخدام. تم تصميم هذه الوحدة للرافعات الشوكية المتوازنة من الفئة الأولى في الخدمات اللوجستية الثقيلة، وعمليات الموانئ، ومناولة الفولاذ، وغيرها من تطبيقات نقل المواد عالية الكثافة حيث يتجاوز وقت التشغيل لمناوبة واحدة 8 ساعات أو حيث يتطلب التشغيل المستمر متعدد المناوبات.
كيف تترجم القدرة العالية إلى الكفاءة التشغيلية؟
بفضل الطاقة المخزنة البالغة 69.6 كيلووات في الساعة، تلغي هذه البطارية الحاجة إلى تبديل البطارية في معظم عمليات التحول الثلاث. عند إقرانه بمحطات الشحن في مناطق التدريج، يمكن للنظام أن يعمل بشكل مستمر عبر نوبات عمل متعددة دون وجود موظفين متخصصين لتغيير البطارية أو مخزون البطارية الاحتياطية. يعمل هذا التكوين على تقليل النفقات الرأسمالية على أصول البطاريات الاحتياطية والبنية التحتية للشحن المرتبطة بها.
الميزات الهندسية للبيئات الصعبة
-
بنية الوحدة المزدوجة:يضمن التحكم المستقل في نظام إدارة المباني (BMS) لكل نصف حزمة التكرار وعزل الأخطاء
-
جاهزية التبريد السائل:قنوات إدارة حرارية اختيارية للعمليات الاستوائية ذات دورة العمل العالية
-
الضميمة الصلب المقوى:غلاف مقاوم للصدمات مُصنف لبيئات التعامل مع المواد الصناعية
-
نظام إدارة المباني المتقدم مع تسجيل البيانات:تخزين سجل التشغيل لمدة 180 يومًا لتحليلات الأسطول والصيانة التنبؤية
-
تصميم بسبار عالية التيار:أطراف نحاسية منخفضة المقاومة مُصنفة لتفريغ مستدام 870 أمبير
المواصفات الفنية
المواصفات الفنية الكاملة
| فئة |
المعلمة |
قيمة |
| كهربائي |
الجهد الاسمي |
80 فولت |
| كهربائي |
القدرة الاسمية |
870 آه |
| كهربائي |
طاقة |
69.6 كيلوواط ساعة |
| كهربائي |
نوع الخلية |
المنشورية LiFePO4 |
| كهربائي |
إعدادات |
25S8P (وحدات 25S4P مزدوجة) |
| كهربائي |
المقاومة الداخلية |
≥8 مΩ |
| كهربائي |
معدل التفريغ الذاتي |
<2% شهريا |
| الشحن |
جهد الشحن القياسي |
87.5 فولت |
| الشحن |
ماكس تهمة الجهد |
91.25 فولت |
| الشحن |
تيار الشحن القياسي |
174 أمبير (0.2 درجة مئوية) |
| الشحن |
ماكس المسؤول الحالي |
435A (0.5C) |
| الشحن |
نطاق درجة حرارة الشحن |
0 درجة مئوية إلى +55 درجة مئوية |
| التفريغ |
قطع الجهد |
62.5 فولت |
| التفريغ |
التيار المستمر |
870A (1.0C) |
| التفريغ |
الذروة الحالية (60 ثانية) |
1,305 أمبير (1.5 درجة مئوية) |
| التفريغ |
درجة حرارة التفريغ |
-20 درجة مئوية إلى +60 درجة مئوية |
| خدمات إدارة المباني |
ميزات الحماية |
الشحن الزائد، الإفراط في التفريغ، التيار الزائد، ماس كهربائى، درجة الحرارة، حماية من خطأ العزل |
| خدمات إدارة المباني |
طريقة التوازن |
موازنة نشطة مع مراقبة مستوى الخلية |
| خدمات إدارة المباني |
تواصل |
CAN Bus 2.0B، RS485، Modbus TCP (اختياري) |
| خدمات إدارة المباني |
تسجيل البيانات |
تخزين البيانات التشغيلية لمدة 180 يومًا |
| ميكانيكية |
مادة الضميمة |
فولاذ مطلي بمسحوق ثقيل |
| ميكانيكية |
الأبعاد (الطول*العرض*الارتفاع) |
1,250*850*780 ملم |
| ميكانيكية |
وزن |
~820 كجم |
| ميكانيكية |
تصنيف IP |
IP67 |
| ميكانيكية |
نوع المحطة |
بسبار النحاس M12 |
| البيئية |
رطوبة التشغيل |
≥95% رطوبة نسبية (غير مكثفة) |
| البيئية |
ارتفاع |
≥3,000 م |
| البيئية |
تبريد |
الحمل الحراري الطبيعي / التبريد السائل الاختياري |
| امتثال |
الشهادات |
يو إل 1973، سي، UN38.3، إيك 62133، إيك 62619، إسو 9001 |
| امتثال |
ضمان |
5 سنوات أو 4000 دورة (أيهما يأتي أولاً) |
التوافق
ما هي الرافعات الشوكية الثقيلة التي يمكنها استخدام هذه البطارية؟
تم تحسين هذه البطارية بقدرة 80 فولت و870 أمبير في الساعة للرافعات الشوكية المتوازنة من الفئة الأولى ذات السعات المقدرة من 3.5 إلى 8.0 طن. يتوافق تصميم درج الاستخراج الجانبي مع أنظمة تغيير البطاريات الصناعية القياسية. تتوفر تعديلات الأبعاد المخصصة لتتناسب مع هندسة مقصورة بطارية OEM المحددة.
العلامات التجارية والسلسلة المتوافقة مع الرافعات الشوكية
-
تويوتا: 8FBN15-30، سلسلة 8FBE20U
-
هيستر: سلسلة J3.0-5.5XN، E4.0-5.5XN
-
ييل: سلسلة الناتج المحلي الإجمالي/GLP 30-55VX (المتغيرات الكهربائية)
-
ليند: سلسلة E25-E50
-
KION: سلسلة Baoli KBE (80 فولت للخدمة الشاقة)
-
دوسان: سلسلة B25X-7، B30X-7
الشهادات
ما هي الشهادات التي تضمن التشغيل الآمن للخدمة الشاقة؟
تتطلب بطاريات الليثيوم الصناعية عالية السعة التحقق من السلامة بشكل إضافي يتجاوز الاختبارات القياسية على مستوى المستهلك. تحمل هذه البطارية شهادة IEC 62619 المخصصة لخلايا وبطاريات الليثيوم الثانوية الصناعية، مما يعالج المخاطر المرتبطة بالتكوينات المتوازية ذات التيار العالي.
| شهادة |
نِطَاق |
دلالة |
| يو ال 1973 |
سلامة القوة الدافعة في أمريكا الشمالية |
مطلوب لنشر المركبات الصناعية في الولايات المتحدة/كندا |
| م |
المطابقة الأوروبية |
إلزامي للوصول إلى أسواق الاتحاد الأوروبي والمنطقة الاقتصادية الأوروبية |
| UN38.3 |
اختبار النقل التابع للأمم المتحدة |
يشهد النقل الآمن عن طريق الجو والبحر والبر |
| إيك 62133 |
سلامة الخلايا الثانوية |
خط الأساس الدولي لسلامة بطاريات الليثيوم |
| إيك 62619 |
بطاريات الليثيوم الثانوية الصناعية |
خاصة بالتطبيقات الصناعية ذات السعة العالية |
| ايزو 9001 |
إدارة الجودة |
التصميم المتسق وجودة التصنيع |
الدليل الاجتماعي
ما الذي يقدمه مديرو العمليات؟
"لقد قمنا بنشر هذه الوحدات التي تبلغ سعتها 870 أمبير في الساعة عبر أسطولنا اللوجستي بالميناء منذ ستة أشهر. وقد وفر لنا التخلص من عمليات تغيير البطاريات وحدها 2.5 ساعة عمل لكل شاحنة يوميًا. ويمنحنا تكامل CAN Bus مع نظام إدارة الأسطول لدينا بيانات حالة صحية في الوقت الفعلي لم تكن لدينا من قبل مع حمض الرصاص."
— سارة إل، نائب الرئيس للعمليات، المجموعة اللوجستية الساحلية
التعليمات
كم عدد التحولات التي يمكن أن تدعمها هذه البطارية دون تغيير؟
في ظل ظروف التعامل مع المواد الثقيلة النموذجية، تدعم هذه البطارية بقدرة 69.6 كيلووات في الساعة من 10 إلى 14 ساعة من التشغيل المستمر عند الشحن الكامل. ومن خلال فرصة الشحن أثناء فترات استراحة المشغل وفترات تناول الوجبات، يمكنه الحفاظ على عمليات متواصلة مكونة من ثلاث نوبات (24 ساعة) دون تبديل البطارية. يختلف وقت التشغيل الفعلي بناءً على متوسط وزن الحمولة ومسافة السفر وتكرار الرفع.
ما الفرق بين موديلات 200 أمبير و 870 أمبير؟
تم تصميم الطراز 200 أمبير (16.0 كيلووات في الساعة) لتطبيقات الخدمة الخفيفة إلى المتوسطة وعمليات التحول الفردي في المستودعات القياسية. تم تصميم الطراز 870 أمبير (69.6 كيلووات في الساعة) للعمل في بيئات الخدمة الشاقة ومتعددة النوبات مثل الموانئ ومصانع الصلب ومراكز التوزيع عالية الإنتاجية. تتميز وحدة 870Ah ببنية ثنائية الوحدة، وتبريد سائل اختياري، وقدرة أعلى على التفريغ المستمر.
هل يمكن شحن هذه البطارية بشاحن الرافعة الشوكية الموجود لدي؟
يجب تقييم أجهزة الشحن الموجودة بواسطة فني مؤهل. تستخدم أجهزة شحن الرصاص الحمضية عادةً منحنيات جهد مختلفة وتفتقر إلى اتصال CAN Bus المطلوب لتنسيق BMS الليثيوم. نوصي باستخدام شاحن خاص بالليثيوم مبرمج لملفات LiFePO4 بقدرة 80 فولت لضمان الشحن الآمن والتوازن المناسب للخلايا وأقصى عمر للدورة.
كيف تتم حماية البطارية من التفريغ العميق؟
يراقب نظام إدارة المباني حالة الشحن في الوقت الفعلي ويطلق تحذيرًا عند نسبة 20% من SOC. عند 10% SOC، يقلل النظام من تيار التفريغ لحماية سلامة الخلية. يتم إنهاء التفريغ تلقائيًا عند جهد القطع القابل للتكوين (الافتراضي 62.5 فولت). تمنع هذه الحماية ذات الطبقات ظروف التفريغ العميق التي تسبب فقدانًا دائمًا للقدرة في خلايا الليثيوم.
ما هي الصيانة التي تتطلبها هذه البطارية؟
لا تتطلب بطاريات الليثيوم للرافعة الشوكية أي ري أو معادلة أو احتواء الانسكاب الحمضي. تقتصر الصيانة المجدولة على الفحص السنوي للاتصالات الطرفية، وسلامة العلبة، وتحديثات البرامج الثابتة لنظام إدارة المباني. يقوم نظام إدارة البطارية بإجراء موازنة تلقائية للخلايا أثناء كل دورة شحن، مما يلغي إجراءات الصيانة اليدوية التي تتطلبها أنظمة حمض الرصاص.
هل البطارية مقاومة للماء للاستخدام الخارجي؟
يوفر تصنيف العلبة IP67 حماية كاملة ضد دخول الغبار والغمر المؤقت في الماء حتى عمق 1 متر لمدة 30 دقيقة. يدعم هذا التصنيف التشغيل الخارجي في الظروف الممطرة والرطبة. بالنسبة للتركيبات الخارجية الدائمة أو بيئات الغسيل ذات الضغط العالي، يوصى باستخدام غطاء حماية إضافي.
ما هي البيانات التي يمكنني الوصول إليها من خلال واجهة CAN Bus؟
تبث واجهة CAN Bus 2.0B البيانات في الوقت الفعلي بما في ذلك: حالة الشحن (SOC)، والحالة الصحية (SOH)، وجهد الخلية الفردية، ودرجة حرارة العبوة، وتيار الشحن/التفريغ، وعدد الدورات، وأكواد الأخطاء. تتكامل هذه البيانات مع معظم منصات الاتصالات عن بعد للأسطول وأنظمة عرض OEM للرافعة الشوكية.
كيف يتم شحن البطارية وتركيبها؟
يتم شحن البطارية عند نسبة شحن تبلغ 30% تقريبًا وفقًا للوائح النقل UN38.3. يتطلب التثبيت وجود فني رافعة شوكية معتمد للتحقق من تركيب المقصورة، وتوصيل كابلات الاتصال، وتشغيل النظام بالشاحن. يتوفر دعم التشغيل في الموقع عالميًا.
